Маркировка трубчатых нагревателей

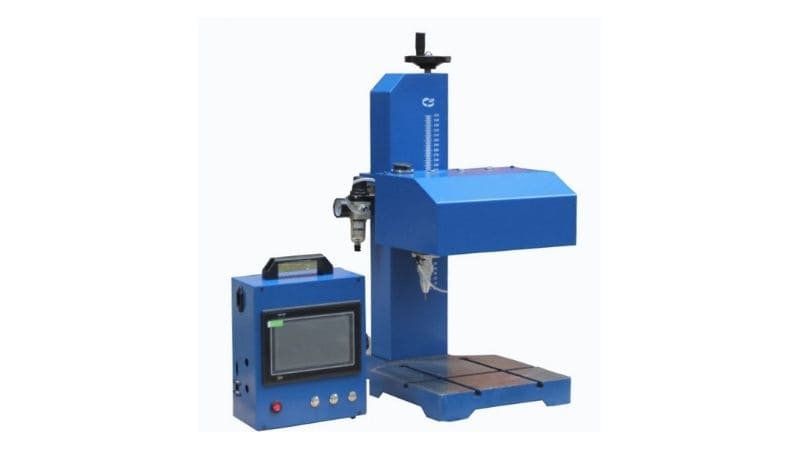

Маркировка в трубчатых электронагревателях представляет собой надпись, нанесенную на корпус. Добросовестные производители, работающие в соответствии со стандартами, наносят такие «пометки» в обязательном порядке. Нанесение осуществляется с помощью маркировочного аппарата.

Что обозначает маркировка ТЭНов?

Расшифровка маркировки ТЭНов позволяет узнать:

• тип нагревательного прибора или условное обозначение материала из которого он сделан;
• габаритные размеры;
• среду работы;
• напряжение, мощность;
• длину заделки контактов;
• месяц и год выпуска продукта;
• код страны изготовителя.

Заделкой контактов называется глубина их размещения внутри конструкции, при измерении считается расстояние от начала трубки до намотанной нихромовой проволоки. Номинальная длина контактных стержней в заделке должна находиться в пределах от 40 мм до 630 мм. Величина записывается латиницей: А — 40 мм, В — 65 мм, С — 100 мм и т.д., согласно обозначению ТЭНов по ГОСТу 13268-88.

Нагреваемая среда тоже имеет своё обозначение, в зависимости от нее меняется материал, из которого изготовлен ТЭН. В рамках одной среды допускается применение разных металлов.

• Х — происходит нагревание воды, слабых растворов кислот или щелочей для медных и латунных покрытий ТЭНов.
• J — та же среда, но уже для другого материала — нержавейки.

Для воздушных ТЭНов из нержавеющей стали имеется два обозначения: Т и К. Разница заключается в разном характере нагрева воздуха, в первом случае это спокойный воздух, во втором — движущийся со скоростью 6 м/с.

Значение и вариации аббревиатуры «ТЭН»

Классическая аббревиатура ТЭН — трубчатый электрический нагреватель, однако некоторые конструктивные исполнения находят свое отражение в расшифровке.

ТЭНР — такой же прибор, но уже выполненный с оребрением, металлической лентой, огибающей трубку по спирали по всей её длине. Данное дополнение увеличивает поверхность для выработки тепла и его отдачи, снижает нагрузку на сам греющий элемент.

ТЭНП — патронный трубчатый нагреватель. Вывод контактов осуществляется только с одной стороны, другая сторона запаяна. Прибор выглядит как гильза.

Условное обозначение ТЭНов в группе или блоком трубчатых нагревателей — ТЭНБ. На одном фланце размещается от двух электронагревателей. Самые расхожие модели блоков состоят из нескольких одинаковых ТЭНов в форме 2 или буквы U. В маркировке ТЭНБ аналогично указываются размеры конструкции (длина, диаметр трубки).

У прямых, U-образных ТЭНов и других изогнутых моделей длина измеряется по трубе, исключая изолятор, размер шпильки и штуцер, если он есть. Развернутая длина представляет собой расстояние от начала до конца трубки.

Описание технических характеристик электронагревателя

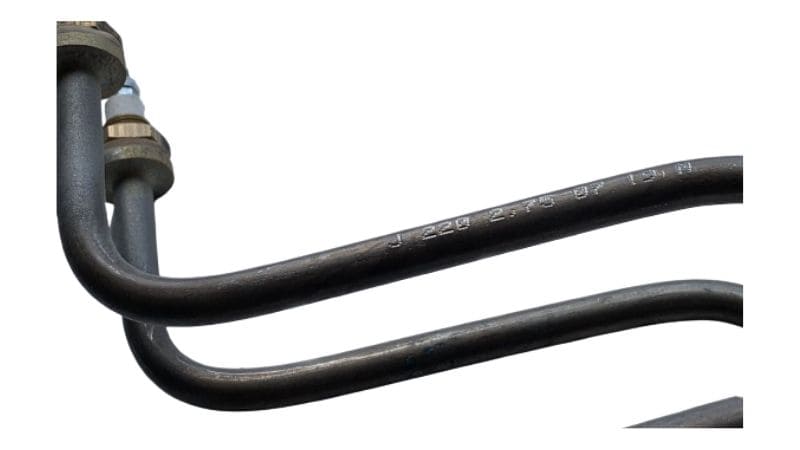

Описание технических характеристик располагается на расстоянии от начала трубки, обычно отступают более 7 см. Качество маркировки — одно из подтверждений качества продукции. На подделке, как правило, её нет или надпись неразборчиво и криво выбита. Текст должен быть ровным, чётким, хорошо читаемым.

Варианты возможных обозначений маркировки трубчатых электронагревателей:

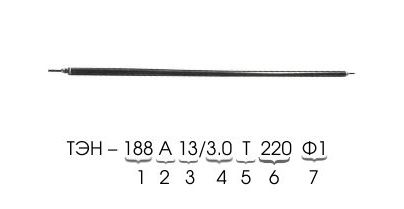

1. Развёрнутая длина нагревателя — 188 см.
2. Длина заделки контакта, имеющая буквенное обозначение (А) — 40 мм.
3. Диаметр нагревателя — 13 мм.
4. Номинальная мощность — 3 кВт.
5. Значение среды «T» согласно ГОСТу соответствует среда «Воздух и прочие газы, в том числе и смеси газов» и материл — нержавеющая сталь.
6. Номинальное напряжение — 220 В.
7. Ф1 — классическая прямая форма.

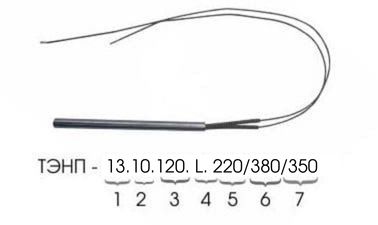

1. Длина изделия — 13 см.
2. Диаметр изделия — 10 мм.
3. Мощность — 120 Вт.
4. Среда — L — литейные формы и пресс-формы. Материал — нержавеющая сталь.
5. Напряжение — 220 В.
6. Длина провода — 380 мм.
7. Термостойкость провода — 350 °C.

Описание технических характеристик ТЭНов может быть расширенным и содержать дополнительные сведения о нагревателе, позволяющие лучше его узнать.

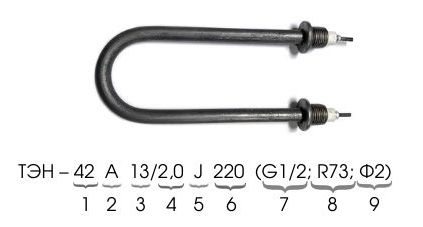

1. Длина трубки — 42 см.
2. Длина контакта в заделке — А, что эквивалентно 40 мм.
3. Диаметр трубы — 13 мм.
4. Мощность — 2,0 кВт.
5. Рабочая среда — J, то есть вода или слабый раствор кислот. Материал — нержавеющая сталь.
6. Напряжение — 220 В.
7. Наружный диаметр штуцера — 1/2".
8. Радиус изгиба ТЭНа — 73 мм.
9. Форма изделия — № 2 или U-образный.

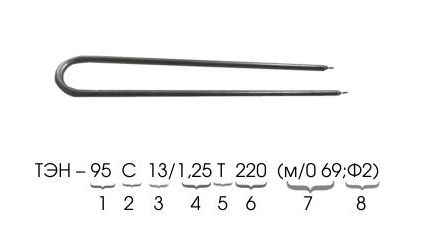

1. Длина — 95 см.
2. Длина заделки —С, 100 мм.
3. Диаметр трубки — 13 мм.
4. Мощность — 1,25 кВт.
5. Среда — «T» обозначает воздух и прочие смеси газов. Материал — нержавеющая сталь.
6. Напряжение — 220 В.
7. Межосевое расстояние — 69 мм.
8. Форма изделия — Ф2 или «подкова».

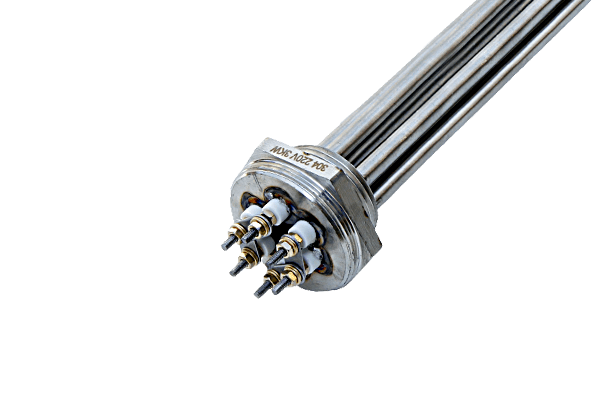

При нанесении маркировки на блок ТЭНов, к надписи добавляются другие обозначения: к примеру, «3*Т» означает, что на блоке расположено три нагревателя. На фланце могут быть расположены специальные соединительные отверстия. Характер резьбы отображается в следующем виде: метрическая — М, дюймовая — G.

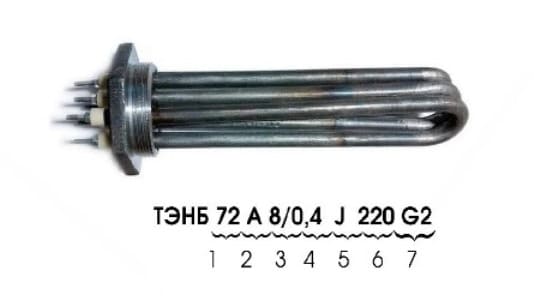

Пример расшифровки маркировки блока ТЭН:

1. Развернутая длина ТЭНа — 72 см.
2. Длина заделки контактного стержня — А, что соответствует 40 мм.
3. Диаметр каждого ТЭНа — 8 мм.
4. Мощность одного ТЭНа — 0,4 кВт.
5. Рабочая среда — вода, слабый раствор кислот. Материал изготовления — жаропрочная нержавеющая сталь.
6. Напряжение — 220 В.
7. Размер фланца — 2".

Итоги

Маркировка электронагревателей — один из способов коротко и емко сообщить всю необходимую информацию о ТЭНе, включая его размеры, характеристики и условия его эксплуатации. Производственная компания «Марион» внимательно подходит к этому вопросу и тщательно контролирует соответствие маркировки продукта и его характеристик. Ознакомиться с данной продукцией вы можете в разделе «Трубчатые электронагреватели».
